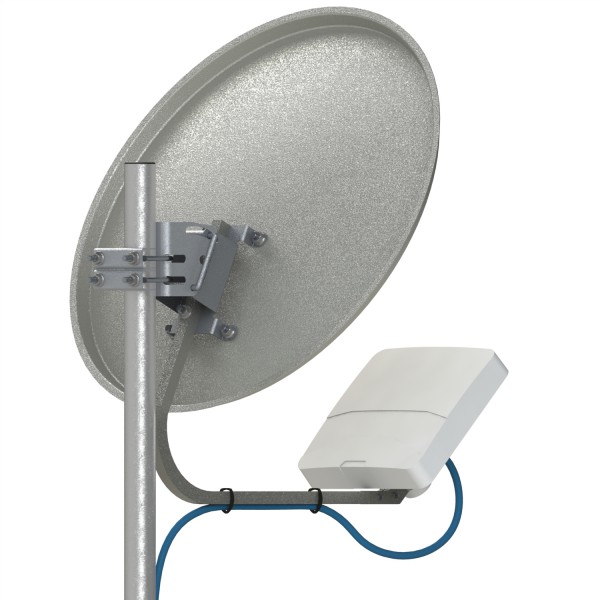

Двухдиапазонный облучатель офсетной зеркальной антенны для сетей 4G, 3G, GSM. F=900 МГц, 1800МГц, 2100 МГц. Результирующий КУ с рефлектором до 25dBi. Тип разъема - N-female (50 Ом). Спутниковую офсетная "тарелка" в комплект не входит!!! Общие сведения Облучатель Nitsa-2 OFFSET предназначен для совместного использования с офсетной зеркальной антенной (не входит в комплект) в целях увеличения дальности работы 3G/4G-модемов и репитеров в диапазоне 900МГц/1800МГц/2100МГц . Зеркальная антенна с облучателем существенно улучшает качество связи на границах зон обслуживания операторов. Одновременная работа облучателя в нескольких стандартах позволяет получить большой коэффициент усиления антенной системы с его участием и принимать сигналы GSM, 3G, 4G в самых отдаленных местах от БС операторов. Достоинства антенны Nitsa-2 OFFSET Активный вибратор облучателя надежно укрыт от осадков и агрессивных воздействий в пластиковый корпус. Для защиты активного оборудования от статического электричества, разъем антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками. На выходе облучателя установлен надежный разъем типа N-female в качественном исполнении Одновременное высокое усиление нескольких "речевых" стандартов, поможет "вытащить" сигнал в месте, где его казалось бы нет. Возможность работы с многодиапазонными репитерами LTE, 3G, GSM. На небольшом удалении от БС, с применением данной антенной системы, вы сможете использовать возможности вашего репитера (по площади покрытия) на все 100 % !!! Комплект поставки: Облучатель Nitsa-2 OFFSET с разъемом типа N-female Инструкция по установке Упаковка из микрогофрокартона или полиэтилена Дополнительное оборудование: Пигтейлы для соединения модема и антенны (опция) Кабели для соединения антенны и репитера Подключение к репитеру: Для соединения облучателя и репитера вам потребуется кабельная сборка с разъемами типа N-female. Если вы выберите тип и длину кабеля на страничке этого облучателя (из выплывающего списка), то все необходимые разъемы будут установлены на выбранный кабель!! Электрические характеристики Рабочий диапазон частот, МГц 890-960, 1700-2200 Собственный коэффициент усиления облучателя, dBi 9-10 Результирующий коэффициент усиление и ширина диаграммы направленности антенны по уровню -3дБ при различных диаметрах офсетной параболической антенны (F/D=0.5) D=0.6 метра 13 dBi / 32° @GSM900/UMTS900 18,5 dBi / 18° @GSM1800/LTE1800 20 dBi / 15° @UMTS2100 D=0.9 метра 17 dBi / 20° @GSM900/UMTS900 22,5 dBi / 11° @GSM1800/LTE1800 24 dBi / 7° @UMTS2100 Ширина ДН в Н-плоскости по уровню -10dB, град 108÷123 Ширина ДН в Е-плоскостипо уровню -10dB, град 108÷118 Входное сопротивление, Ом 50 КСВ в рабочем диапазоне частот, не более 1,6 Допустимая мощность, Вт 10 Поляризация вертикальная Механические характеристики Масса, г 660 Габаритные размеры облучателя, мм 200 х 200 х 120 Разъемы N-female Материал облучателя оцинкованная сталь, поликарбонат Защитное покрытие порошковая полимерная краска Материал защитной коробки Поликарбонат Диаграммы направленности при помещении облучателя в фокус офсетной параболической антенны размером 0,6м. Красная диаграмма - частота 925МГц, синяя - 1800МГц, зелёная - 2100МГц.
